SKD308TB三溫平移式測試分選機

SKD308TB 三溫平移式測試分選機適用于DFN、QFN、LGA、CSP、SOP、MSOP、TSSOP等產品規格在3X3-10X10的低溫/常溫/高溫測試分選、分類需求，整合影像系統，為客戶帶來高質量的產品輸出。

產品描述

SKD308TB 三溫平移式測試分選機適用于DFN、QFN、LGA、CSP、SOP、MSOP、TSSOP等產品規格在3X3-10X10的低溫/常溫/高溫測試分選、分類需求，整合影像系統，為客戶帶來高質量的產品輸出。

● 高精度ATC系統：溫度范圍廣（-55℃~175℃），精準控溫（精度±1℃），滿足不同測試場景需求；

●上下料方式：振動盤上料，支持料盒、Tray盤兩種出料方式；

● 轉塔驅動方式：DDR驅動，伺服電機獨立下壓；

● 影像檢測：配置頂部影像，3D5S影像，用于辨別芯片方向并檢測外觀不良；

● 上下料吸嘴：2X4模式，吸嘴X向可邊距，吸嘴Z軸電機獨立控制，Y軸方向為雙邊驅動方式；

● 換盤機械手：夾爪方式，安全可靠，同時具備掉電自動上拉功能；

● 測試機構：模式1：1X2/2X2,X=80±0.01mm， Y=60±0.01mm 模式2：1X4/2X4, X=40±0.01mm，Y=60±0.01mm，可依據IC腳數/球數自動計算測壓力；

● 自動清潔功能：配置清潔盤組件，測試次數達到設定值后設備自動清理探針；

● 可連接多種品牌測試機，軟件自主產權，支持RS232/TTL/GPIB/網口等通信方式。

重要部分

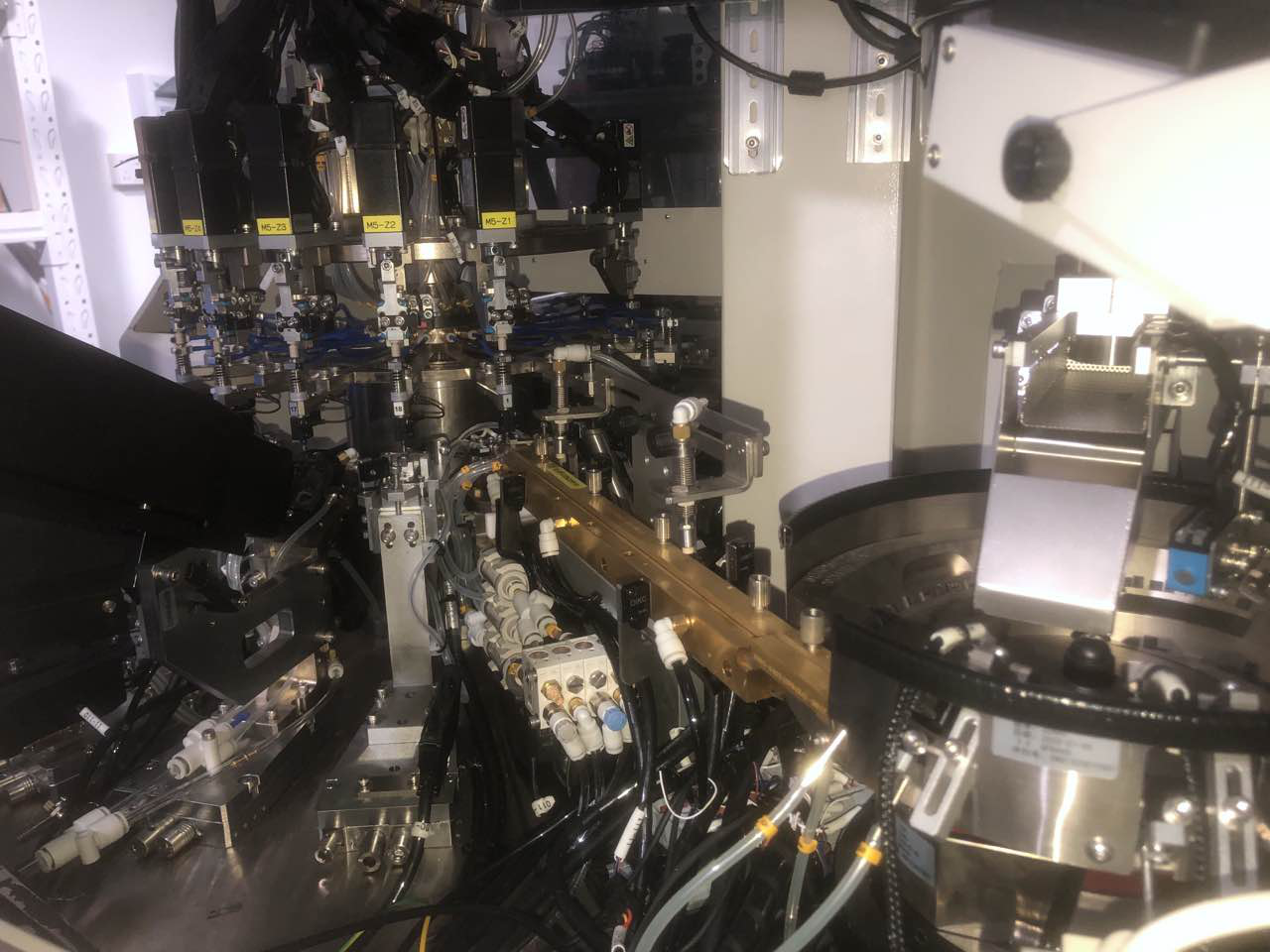

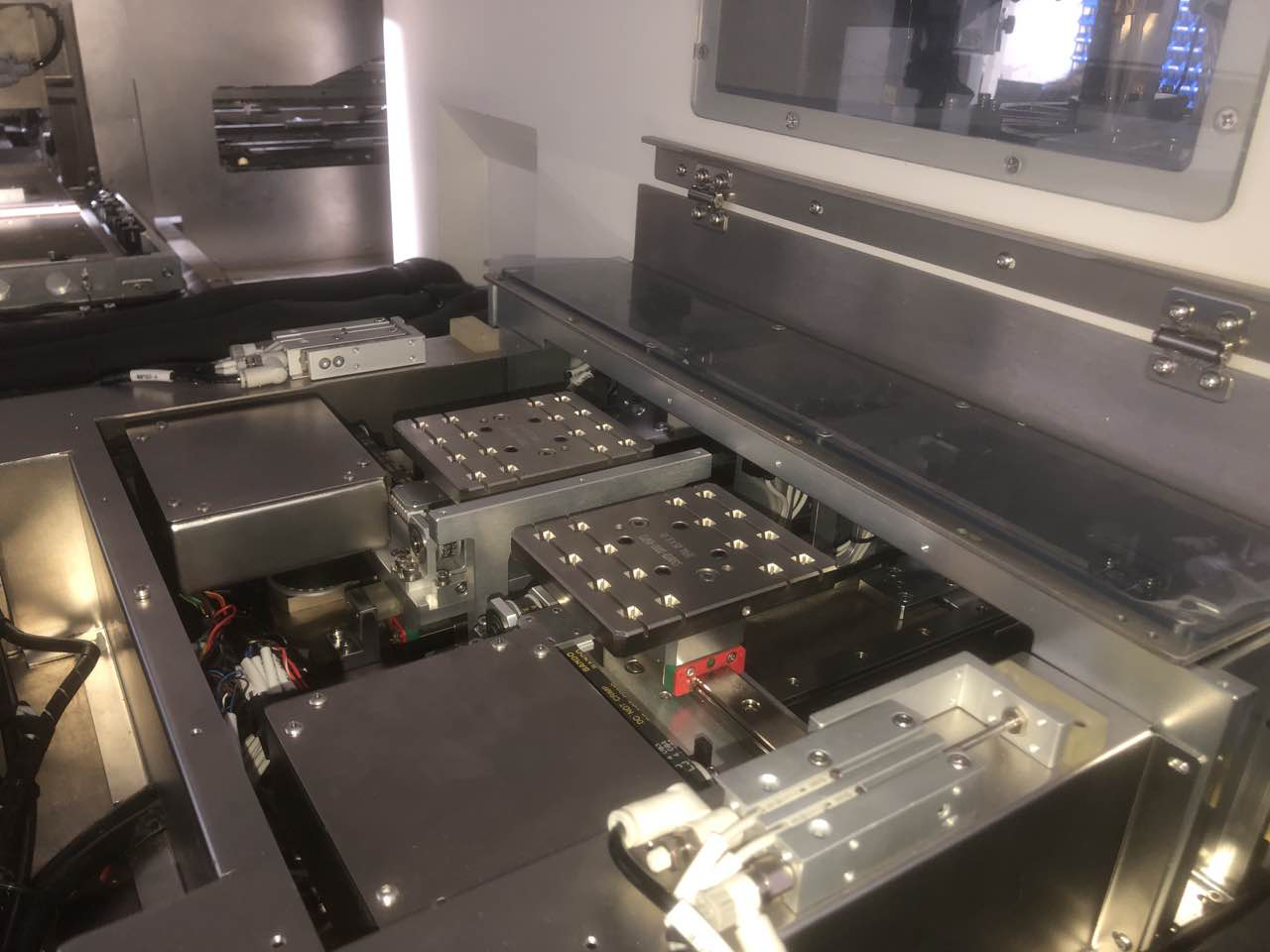

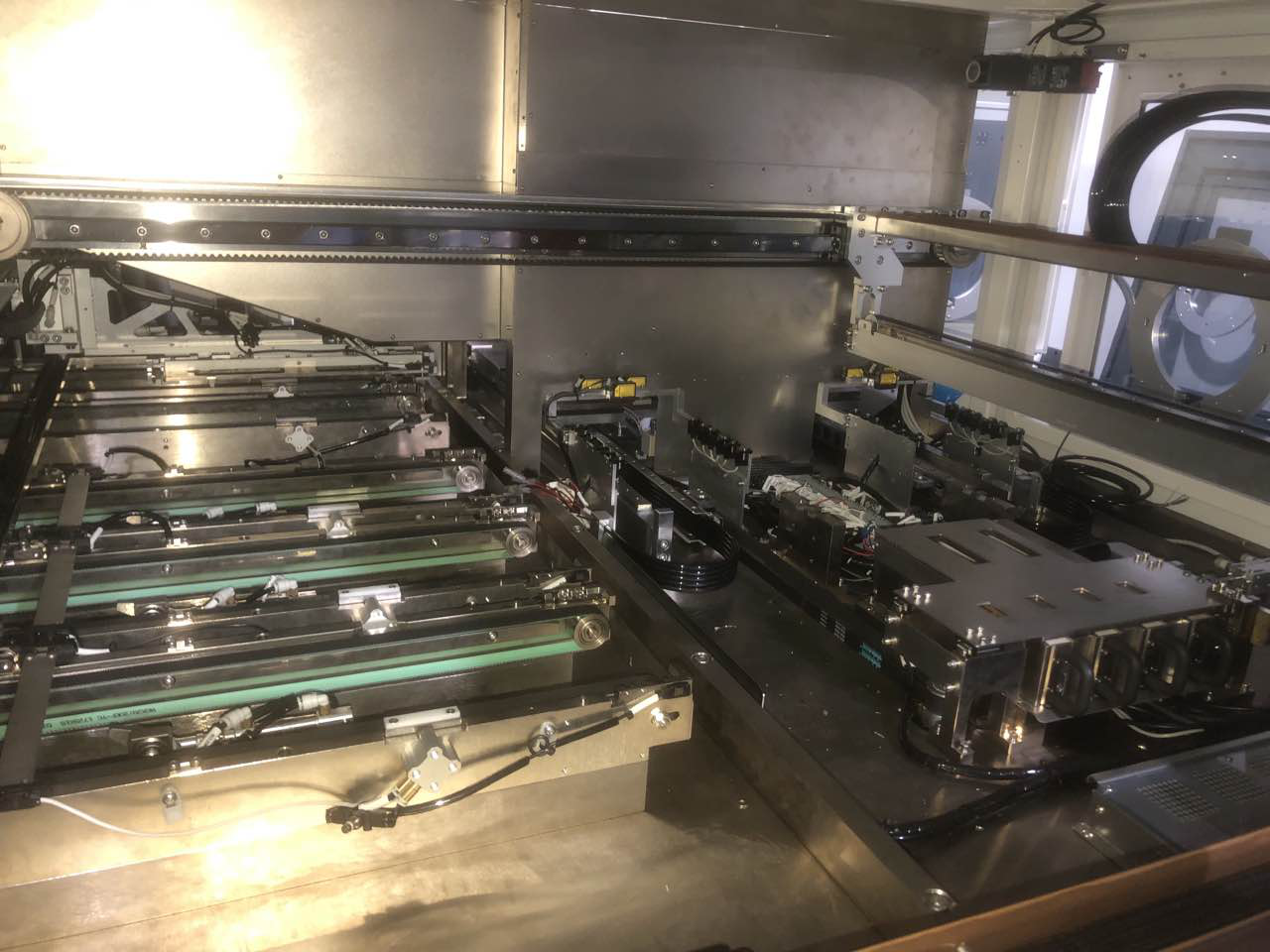

振盤上料，配置頂部影像，3D5S，極性測試（可選），配置豐富，功能強大。	交叉上料，減少機構動作的等待時間，提升效率。	出料結構配置料盒（一大四小，可選）、料盤結構，適用場景更廣泛。

表格信息

SKD308TB三溫平移式測試分選機
適合器件	DFN、QFN、LGA、CSP、SOP、MSOP、TSSOP 尺寸：3X3-10X10
UPH	常溫max 8K，高/低溫max 6K（8site，QFN4X4為例）
測試站	1X2/2X2site(X = 80mm, Y = 60mm）,1X4/2X4site(X = 40mm,Y = 60mm）
分類	料盒組件：大BIN盒(1個)，小BIN盒(4個)；料盤組件：空盤進料組件(2個)，自動出料組件(3個)，手動盤(1個)
設備穩定性	MTBA>60min，MTTA<3min，MTBF>168H
溫控系統	范圍-55°C~175℃，精度±1℃，冷媒
通訊接口	RS232/TTL/GPIB/網口
氣壓	0.4-0.7MPa
尺寸	Handler:2210x1725x2200mm 干燥器(選配)、冷水機（選配）
電源	220V/380V，130A(制冷機)+45A(Handler)，50/60Hz
